Механизм для кровати-трансформера MLA108/1(Gilardi Италия)

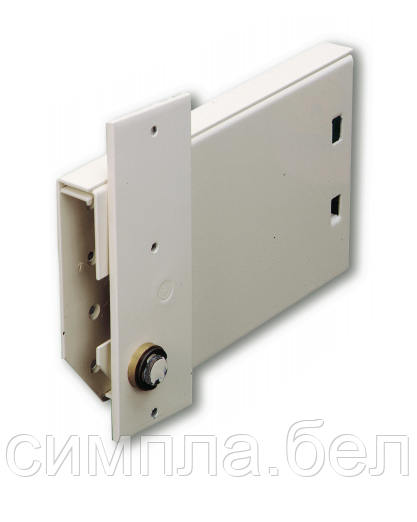

Подъемный механизм MLA108

Механизм MLA108 предназначен для вертикальных и горизонтальных шкафов-кроватей.

Для односпальных горизонтальных кроватей обычно используется механизм MLA 209

Комплект механизма состоит из правой и левой части.
Каждая часть разнимается на две. Поворотная пластина и набор пружин крепится на борт кровати с левой и правой стороны. Ответные части механизмов устанавливаются на боковины шкафа.

Механизм крепится в соответствии со схемой присадки .
Присадка механизма MLA рассчитана исходя из использования штатных ножек высотой 250 мм.

MLA108 содержит по 9 пружин с каждой стороны.

Регулировочный борт не предназначен для увеличения мощности.

Его используют для компенсации некоторого растяжения пружин после нескольких лет эксплуатации шкаф-кровати

При необходимости уменьшить усилие на механизме — снимают пружины. Пружины необходимо снимать симметрично, начиная с середины набора.

Увеличить усилие механизма невозможно.

108-я серия механимов состоит из 3х вариантов на разную нагрузку (вес основания)

• MLA 108/1 — до 50кг
• MLA 108/2 — до 70кг
• MLA 108/4 — до 90-100кг

При превышении веса основания сверх 100 кг нужно переходить на механизмы серии MLA106.

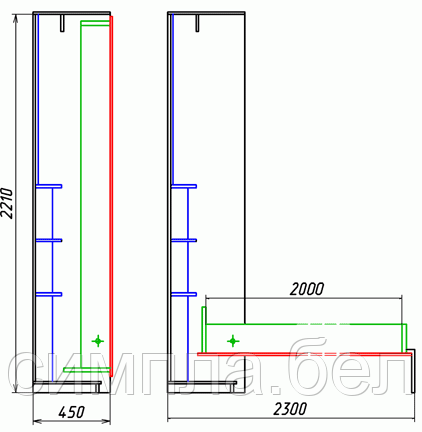

Габаритные размеры и схема присадки механизма MLA108 задают основные размеры корпуса шкафа-кровати.

Механизм устанавливается в зазор между боковиной шкафа и бортом кровати. Соответственно толщина механизма 34 мм определяет ширину зазора между боковиной шкафа и бортом кровати.

Фасадная часть кровати частично перекрывает зазор.

Деталировка кровати зависит от размера основания (ортопедической решетки и матраса) и толщины использованных материалов.
