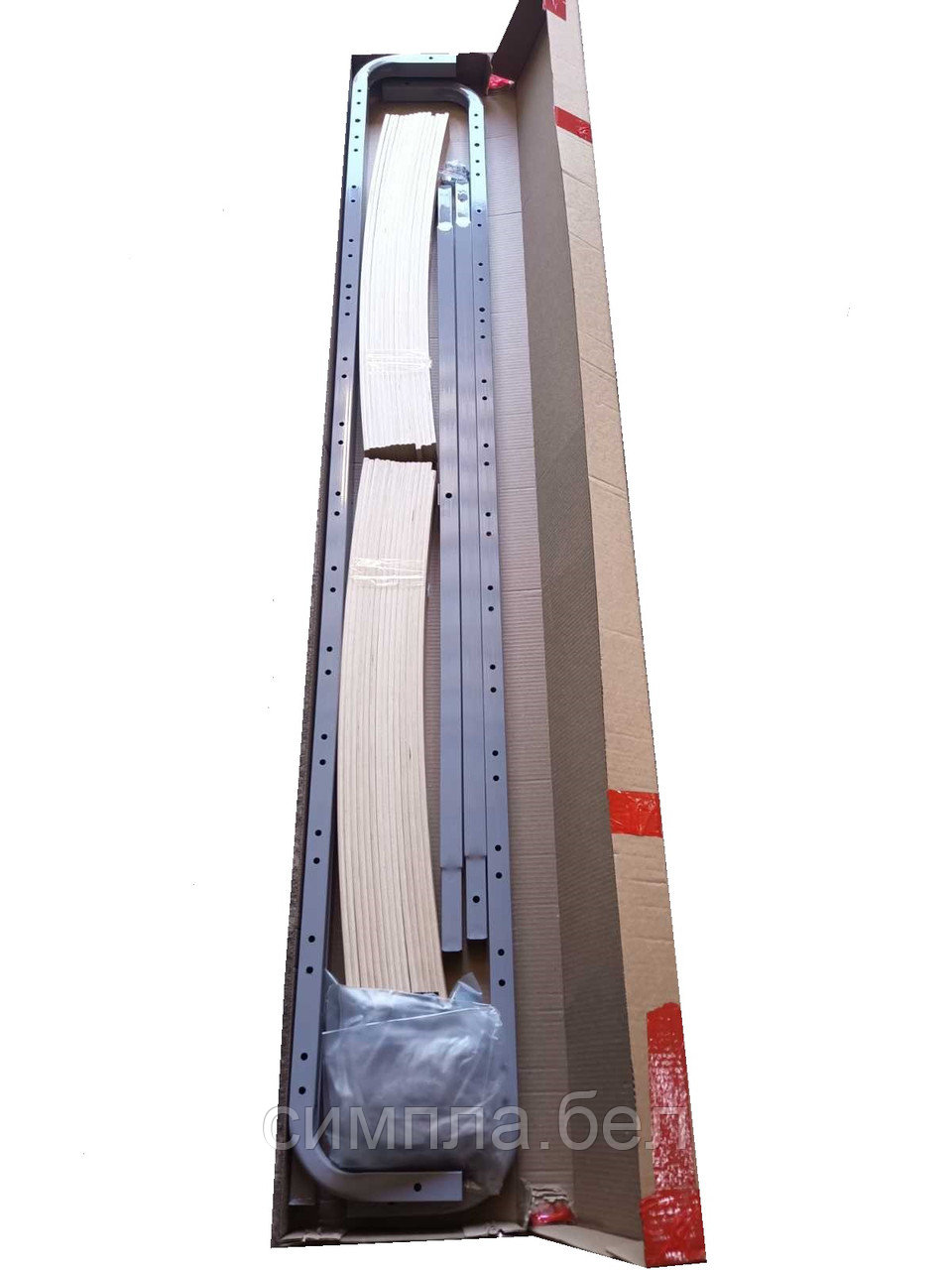

Разборное ортопедическое основание Эконом с ножками (5 шт.)

Кроватное основание служит для поддержания ортопедического матраса и в совокупности с ним функционирует, как единая система для комфортного сна и отдыха. Ортопедические основания устанавливаются внутрь короба кровати, по желанию могут комплектоваться механизмом подъема №559 (сопутствующий товары: 559, 559Н, ограничитель матраса, лента подъема основания).

Несущая конструкция представляет собой металлическую раму из профильной трубы квадратного сечения березовых гнутоклееных ламелей.

Наименование	Размер	Характеристика
Односпальное ортопедическое основание	1980х790              1980х890              1980х990	Труба 30х30х1,2, краска порошковая, цвет по каталогу RAL7036. Распределенная нагрузка системы до 90 кг. Количество ламелей -14 шт. Размер лат 53х8 мм. Латы из березового шпона. Крепление лат накладное. Латодержатели пластиковые из полиэтилена первичной переработки.
Двуспальное ортопедическое основание с одной центральной перекладиной	1980х1190 1980/1390 1980/1590             1980/1790 1980/1990	Труба 30х30х1,2, краска порошковая, цвет по каталогу RAL 7036. Распределенная нагрузка системы до 180 кг. Количество ламелей -28 шт. Размер лат 53х8 мм. Латы из березового шпона. Крепление лат накладное. Латодержатели пластиковые из полиэтилена первичной переработки.



Более подробное описание см. паспорт изделия.



ПАСПОРТ



НА КРОВАТНОЕ ОРТОПЕДИЧЕСКОЕ ОСНОВАНИЕ  РАЗБОРНОЕ

     производства  ЗАО  «Окуловский завод мебельной фурнитуры»



1. НАЗНАЧЕНИЕ.

Кроватное  основание служит для поддержания ортопедического матраса и в совокупности с ним функционирует, как единая система для комфортного сна и отдыха. Ортопедические основания устанавливаются внутрь короба кровати, по желанию могут комплектоваться механизмом подъема №559.

Несущая конструкция представляет собой металлическую раму из профильной трубы квадратного сечения и березовых гнутоклееных ламелей.

Тип латодержателей-накладной.



2. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ.



Наименование	Размер	Характеристика
Односпальное ортопедическое основание	1980х790 1980х890 1980х990	Труба 30х30х1,2, краска порошковая, цвет по каталогу RAL7036. Распределенная нагрузка системы до 90 кг. Количество ламелей -14 шт. Размер лат 53х8 мм. Латы из березового шпона. Крепление лат накладное. Латодержатели пластиковые из полиэтилена первичной переработки.
Двуспальное ортопедическое основание с одной центральной перекладиной	1980х1190 1980/1390 1980/1590          1980/1790 1980/1990	Труба 30х30х1,2, краска порошковая, цвет по каталогу RAL 7036. Распределенная нагрузка системы до 180 кг. Количество ламелей -28 шт. Размер лат 53х8 мм. Латы из березового шпона. Крепление лат накладное .Латодержатели пластиковые из полиэтилена первичной переработки.





3. КОМПЛЕКТНОСТЬ ИЗДЕЛИЯ



для двуспального основания

1.         Труба боковая  - 2 шт.

2.         Труба поперечная - 2 шт.

3.         Труба средняя   - 1 шт.

4.         Латодержатели 53 боковой  - 28 шт.

5.         Латодержатели  проходной(центральный) - 14 шт.

6.         Ламель(латы) хххх*8*53 - 28 шт.

7.         Болт М8х40  -  4 шт.

8.         Винт М8х50 с потай-головкой  - 2 шт.

9.         Шайба ф8 – 4 шт.

10.       Гайка М8 – 4 шт.



для односпального основания



1.         Труба боковая  - 2шт

2.         Труба поперечная     - 2 шт

3.         Латодержатель 53 - 26шт.

4.         Ламель (лата) ххх*8*53  - 14 шт.

5.         Болт М8х40  -  4 шт.

6.        Шайба ф8 – 4 шт.

7.        Гайка М8 – 4 шт.





Описание сборки двуспального основания с ортопедическими латодержателями:



1. На ровной поверхности разложить комплектующие основания.                                                                                                                  2. Вставить  поперечные трубы в боковые и закрепить мебельной стяжкой (болт М8х40).                                                                                                                 3. Прикрепить среднюю трубу к поперечным с помощью винта М8 с потай-головкой

4. Вставить ламели в латодержатели с двух сторон.

5. Вставить латодержатель в сборе с ламелями в отверстия боковых и центральной труб.

6. В конструкции кровати необходимо предусмотреть поддержку по линии «Д» и по углам. (См.чертеж)



6. Установить Ортопедическое основание в кровать.





Описание сборки односпального основания с ортопедическими латодержателями:



1. На ровной поверхности разложить комплектующие основания.

2. Вставить  поперечные балки в боковые и закрепить мебельной стяжкой (болт М8х40).

3.  Вставить ламели в латодержатели с двух сторон.

4.  Вставить латодержатель в сборе с ламелями в отверстия боковых труб.

5.  В конструкции кровати необходимо предусмотреть поддержку по линии «Д» и по углам.(См.чертеж)

6. Установить Ортопедическое основание в кровать.









4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.



1.   В случае транспортировки или хранения при температуре ниже +1С,во избежание поломки пластмассовых деталей, рекомендуется выдержать кроватное основание не менее  6 часов при комнатной температуре.

2.   Ортопедическое основание разрешается эксплуатировать внутри короба кровати вместе с ортопедическим матрасом (пружинным,латексным)

3.      Не разрешается превышать максимально допустимые эксплуатационные нагрузки, указанные в разделе 2 данного паспорта на каждый вид изделия.

4.      Не разрешается эксплуатация ортопедического основания с ватным и поролоновым матрацем.

5.      Не разрешается установка ортопедического основания вне короба кровати.



6.      Запрещается вставать на изделие ногами (прыгать).



6.    В процессе эксплуатации кроватного основания по мере необходимости, следует периодически подтягивать крепежные винты и гайки, в т.ч. болты ножек.





5. ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ



1. Ортопедические основания упаковываются в картонный короб.
2. При перевозке на дальние расстояния основания следует упаковывать в транспортную тару: деревянные обрешетки (ГОСТ 12082-82) или ящики из гофрокартона (ГОСТ 7376-82).
3. В универсальных контейнерах допускается транспортировка без обрешетки и гофрокартона.
4. Допускается, по согласованию с потребителем, применение других видов упаковки и тары, обеспечивающих сохранность изделия.
5. Условия транспортировки ортопедических оснований в части воздействия климатических факторов: для умеренного и холодного климата – по 5-й группе условий хранения (ГОСТ 15150-69).
6. При транспортировке изделий железнодорожным транспортом: вид отправки – малотоннажная, тип подвижного состава – крытый вагон.
7. Хранение ортопедических оснований в одном помещении с веществами, вызывающими разрушение защитно-декоративного покрытия, не допускается.



6.    ГАРАНТИИ ИЗГОТОВИТЕЛЯ.



1.    Гарантийный срок эксплуатации изделия 12 месяцев со дня поступления изделия на склад покупателя. Срок службы изделия не ограничен.



Изготовитель не принимает претензий в случае:

1. Истечение гарантийного срока.

2. Невыполнение условий эксплуатации.

3. Некомплектности изделия после его продажи.

4. Наличие на изделии механических повреждений.

5. Наличие следов постороннего вмешательства в изделие или ремонта изделия самостоятельно, либо организациями или частными лицами, не уполномоченными на это Производителем.

6. Нанесения ущерба изделию в результате умышленных или ошибочных действий Потребителя.

7. Нанесения ущерба изделию или его утери вследствие обстоятельств непреодолимой силы.



Во всех этих случаях, гарантийное обслуживание производится за счет Покупателя.
